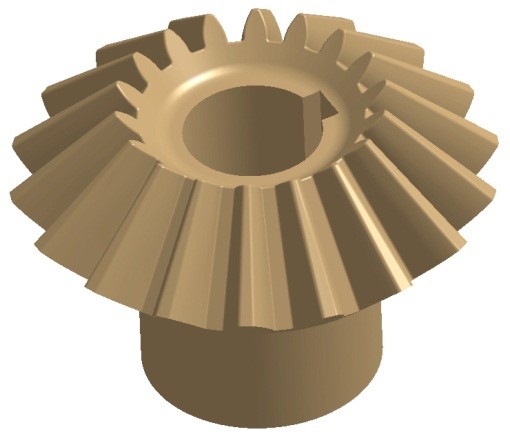

در ادامه ­ی بحث های دو شماره قبل ، در این مقاله روش ایجاد مدل سه بعدی چرخ دنده ­ای مطابق زیر آموزش داده خواهد شد.

نکته بسیار مهم در ایجاد مدل سه بعدی ، ساده نگاه کردن به قطعات است . نباید برای ایجاد مدل سه بعدی لقمه را دور سر خودمان بچرخانیم قبل از شروع کمی فکر کنید و ببینید چه روشی به ذهن شما می آید ؟!

در مرحله ی اول تمام عملیاتی که در شماره­ ی قبل برای تنظیم موقعیت ابر نقاط عنوان شد برای این چرخ دنده نیز بکار میگیریم. در مرحله ­ی دوم از صفحه وسط چرخ دنده استفاده کرده و مطابق شکل زیر خطی که مشخص کننده ­ی زاویه مخروط چرخ دنده میباشد را ترسیم میکنیم. این خط با خط افق زاویه ۵/۴۰ درجه دارد. پیشنهاد میشود موقعیت این خط با بزرگ نمایی کردن (Zoom) و بصورت چشمی تنظیم شود.

در مرحله­­ ی بعد برای اطمینان از یک دست بودن دندانه­ ها خط ترسیمی را حول محور چرخ دنده دوران می دهیم . ( توجه داشته باشید تنظیم ابر نقاط  بر روی محورهای اصلی در این مرحله کار را ساده میکند ). نکته مهم دیگر آن است که ممکن است یکی از دنده­ های این چرخ دنده معیوب باشد و ما مستقیم به سراغ همان چرخ دنده رفته و آنگاه تمام ۱۸ دنده را معیوب مدل میکنیم ، این کنترل از چنین خطایی جلوگیری می نماید.

در مرحله ­ی بعد یک صفحه عمود بر خط ترسیمی و دقیقا در وسط آن ایجاد می نماییم برای این منظور از دستور plane استفاده میگردد.

دو صفحه­ ی دیگر ، موازی با صفحه­ ی اول و با فاصله­ ی ۱۰ میلی متری از آن صفحه ترسیم میکنیم.

با استفاده از دستور    Planar sections دو برش از ابر نقاط استخراج مینماییم . برای اینکه برش کل ابرنقاط را در بر نگیرد می توان با استفاده از دستور activate     محدوده ­ی مورد نظر را فعال کرد .

توجه کنید هنگام برش گزینه ­ی flip to curve creation غیر فعال باشد ( گزینه نمایش داده شده در شکل زیر). با غیر فعال نمودن این گزینه برش بصورت منحنی ایجاد نشده و می توان به روشی که در ادامه توضیح داده خواهد شد یک منحنی مناسب و متفاوت ایجاد نمود.

در این مرحله بر روی یکی از دو صفحه ­ی ایجاد شده یک sketch ترسیم میکنیم . ایجاد این sketch با استفاده از دستور spline و line ممکن است . نکته­ ی مهم در این مرحله ایجاد منحنی طرف دیگر بصورت کاملا قرینه میباشد.

مرحله ی قبل را برای ترسیم مقطع دوم نیز تکرار می کنیم.

برای اطمینان از کیفیت منحنی­ های ترسیم شده میتوان آنها را تحلیل کرد . برای این منظور از دستور  porcupine curvature analysis استفاده میگردد. (در صورتی که مفهموم آنالیز را نمی دانید به کتاب کاملترین مرجع نرم افزار طراحی مهندسی CATIA  تالیف محمدرضا علی­پورحقیقی مراجعه کنید ).

برای اینکه بتوان از دستور multi sections surface  استفاده کرد و یک سطح مناسب ایجاد نمود مطابق شکل زیر سه خط مستقیم به عنوان guide ترسیم می نماییم . هر سه خط باید از دو مقطع عبور کند.

حال با استفاده از دستور  multi sections surface سطحی مطابق زیر ایجاد میکنیم.

بررسی میکنیم اگر طول سطح از طول دنده­ های چرخ دنده کمتر است با استفاده از دستور  extrapolate طول آن را زیاد میکنیم.

در هنگام افزایش طول مطابق پنجره­ ی زیر گزینه continuity را در حالت curvature  قرار داده تا طول سطح با پیوستگی نرم افزایش یابد.

سطح ترسیمی را نسبت به محور چرخ دنده ۱۸ بار تکرار میکنیم ، برای این منظور از دستور circular pattern  در محیط GSD استفاده میکنیم.

بین سطوح چرخ دنده ها با استفاده از سطوح  Blend یک سطح ایجاد میکنیم . پیوستگی در این دستور را ، در حالت point قرار میدهیم.

سطح ایجاد شده در مرحله ی قبل را ۱۸ بار تکرار می کنیم تا تمام فواصل پر شود.

تمام چرخ دنده ­ها تا این مرحله ایجاد گردیده است ادامه کار همانند آن چیزی است که در مقاله­ ی شماره ۲ آمده است.

در محیط part design سطوح بسته را با استفاده از دستور  close surface تبدیل به solid میکنیم.

و با استفاده از دستورات تکمیلی مانند fillet ، عملیات نهایی را بر روی حجم ایجاد میکنیم و چرخ دنده مطابق شکل زیر بوجود می آید.

در این سه مقاله توضیح اجمالی در مورد ابر نقاط و مهندسی معکوس در نرم افزار طراحی مهندسی CATIA آورده شده است ، بحث در این باره بسیار است .

ادامه دارد …
